Termografski pregled sončne elektrarne z dronom

Odkrijemo skrite napake na sončni elektrarni, ki zmanjšujejo njeno proizvodnjo.

…in jih izpostavimo, še preden povzročijo večjo škodo.

Z dronom s termalno kamero pregledamo vse module vaše sončne elektrarne – brez izklopa in brez hoje po strehi. Nize brez proizvodnje, vroče točke in okvarjene obvodne diode zberemo v poročilu z natančno lokacijo vsakega modula.

Zahtevajte ponudbo Oglejte si primer poročila Poglejte primere napak →

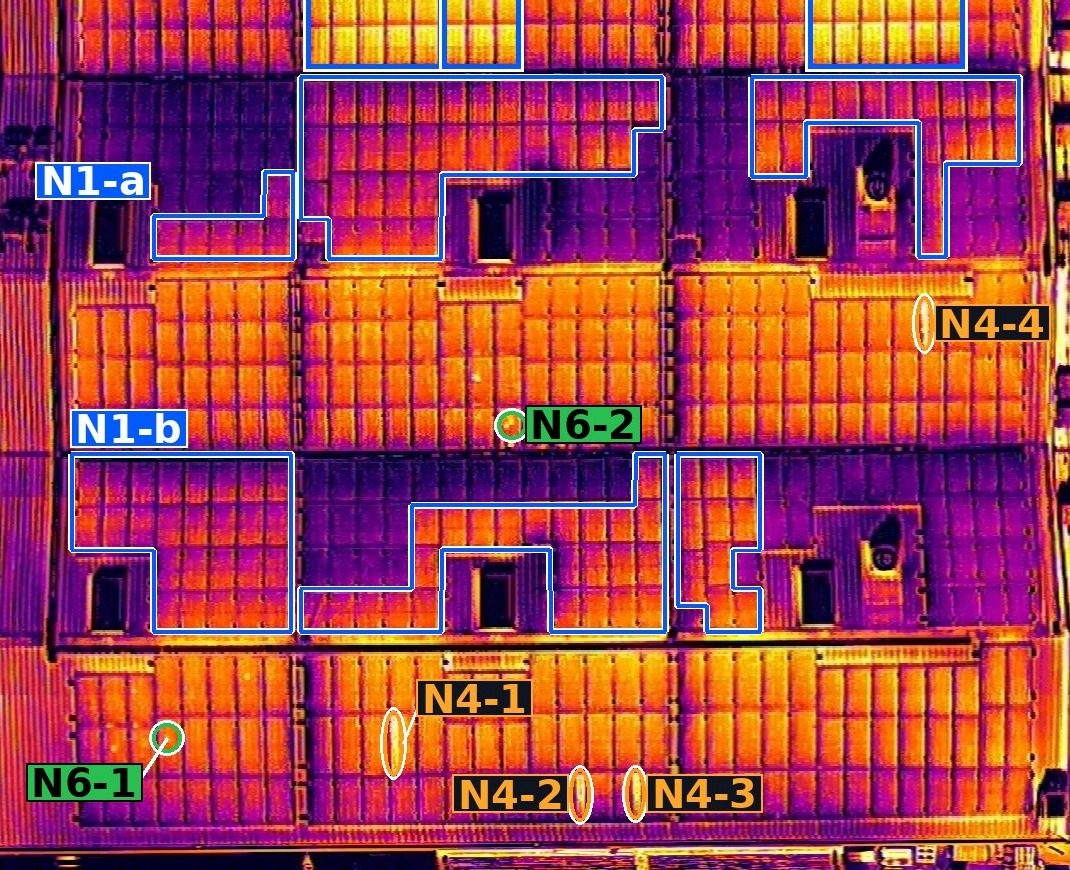

Termografski mozaik dela strešne sončne elektrarne z obrobljenimi skupinami toplejših modulov in označenimi ugotovitvami.
Referenca: industrijska strešna elektrarna, 500–1000 kWp
8 nizov
z zmanjšanim ali prekinjenim odvzemom moči – ≈ 9 % nazivne moči
17
lokalnih nepravilnosti na modulih in celicah
87 °C
najvišja izmerjena vroča točka
≈ 30 min
prelet strehe, brez izklopa elektrarne
Primeri s pregleda

Napake, ki jih nadzorni sistem pogosto ne pokaže

Primeri iz dejanskega pregleda industrijske strešne elektrarne razreda 500–1000 kWp. Pri vsaki ugotovitvi ločimo termografsko opažanje, verjetno razlago in vzrok, ki ga potrdijo električne meritve.

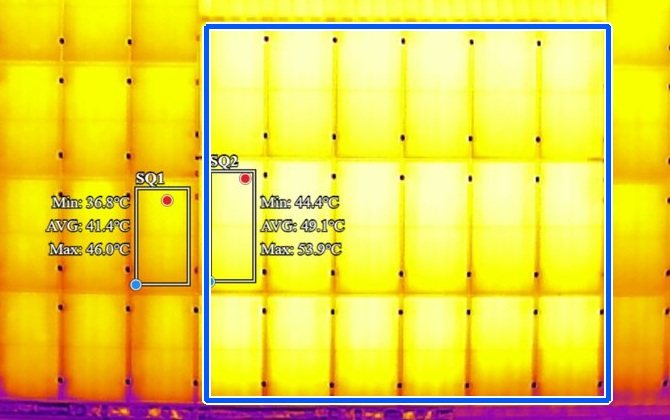

Radiometrična meritev: modul v toplejšem nizu 49,1 °C proti sosednjemu normalnemu modulu 41,4 °C.
ΔT 7,7 °C · 49,1 °C proti 41,4 °C

Nizi brez odvzema moči

Celi nizi modulov, ki so enakomerno toplejši od sosednjih. Vzorec, ki sledi vezavi niza, kaže na varovalko, konektor ali DC-vhod razsmernika. Takšen niz lahko mesece ostane neopažen.

Visoka resnostPosledica: izpad proizvodnje celega niza

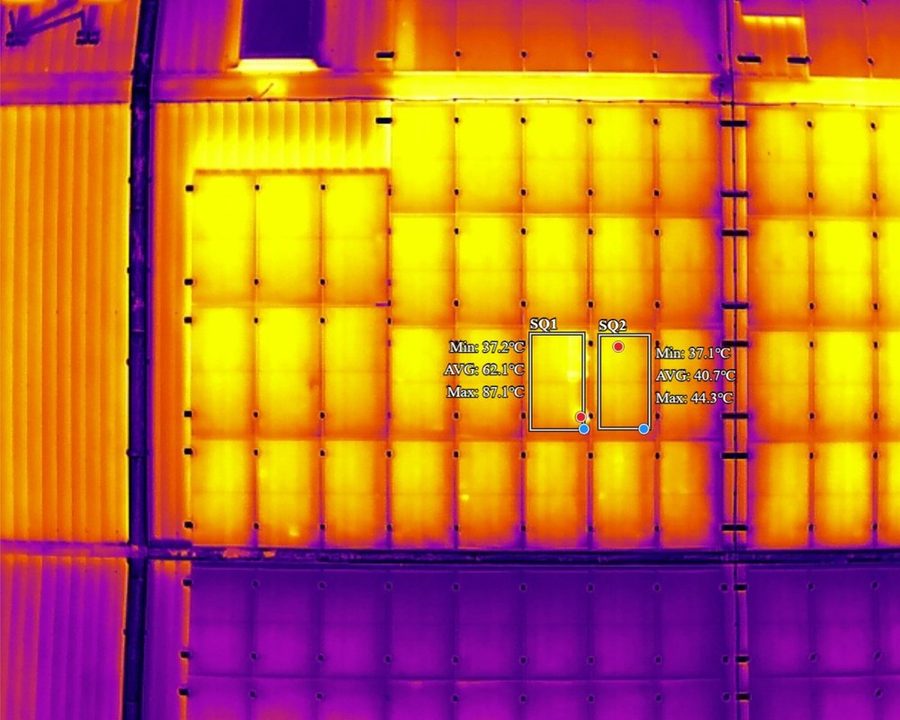

Radiometrična meritev vroče točke na modulu z najvišjo temperaturo 87,1 °C.
87,1 °C · ΔT 42,8 °C proti referenčnemu modulu

Vroče točke

Lokalno pregrete celice zaradi poškodbe, mikrorazpok ali nečistoč. Dolgotrajno pregrevanje pospeši degradacijo modula, zato jih obravnavamo prednostno.

Visoka resnostPosledica: pregrevanje, pospešena degradacija modula

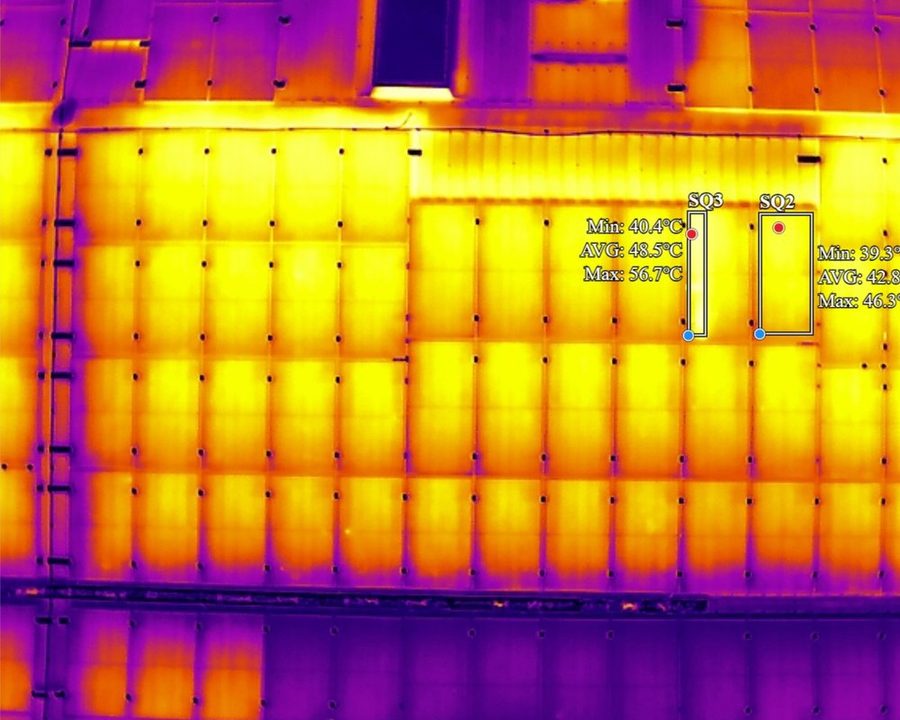

Termogram modula z enakomerno toplejšo tretjino, skladno z delovanjem obvodne diode.
ΔT 5,7 °C · tretjina modula

Obvodne diode

Enakomerno toplejša tretjina modula kaže na aktivirano ali okvarjeno obvodno diodo. Modul proizvaja manj, kot bi moral; potrdi se z meritvijo I-U krivulje.

Srednja resnostPosledica: manjša moč modula
Zakaj termografija

Zakaj napake na sončni elektrarni ostanejo neopažene

  • Razsmernik vidi niz kot celoto – en slab modul ali izpadel niz se izgubi v skupni proizvodnji.
  • Nadzorni sistem pogosto ne spremlja tokov posameznih nizov in ne pokaže posameznega modula.
  • Termografija pokaže fizično lokacijo napake – na tlorisu, do posameznega modula.

Ena sama neodkrita napaka na nizu ali vroča točka lahko mesece zmanjšuje proizvodnjo in pospešuje degradacijo modulov. Zato se pregled pogosto povrne že z odkritjem nekaj napak.

Zakaj z dronom

Pregled sončne elektrarne z dronom ali ročno

Ročni pregledPregled z dronom
Pokritostvzorec modulov ali dostopni deli strehevsi moduli elektrarne
Delo na strehihoja med moduli, varovanjebrez hoje po strehi in modulih
Obratovanjepogosto delni izklopbrez izklopa, med normalnim obratovanjem
Dokumentacijaposamezni posnetkitloris z lokacijo vsakega modula in meritvami

Kako poteka termografski pregled sončne elektrarne

  1. 01

    Dogovor in termin

    Uskladimo lokacijo in velikost elektrarne ter izberemo dan z ustreznimi vremenskimi pogoji, ki zagotavljajo zanesljive meritve.

  2. 02

    Let z dronom

    Z dronom DJI Mavic 3T hkrati posnamemo termalne in običajne fotografije vseh modulov. Na elektrarno ni treba stopiti.

  3. 03

    Analiza posnetkov

    Pregledamo vsak modul, izmerimo temperaturne razlike in vsako odstopanje označimo na mreži elektrarne.

  4. 04

    Poročilo v PDF

    Prejmete pregledno poročilo z lokacijo vsakega odstopanja, posnetki in priporočili, razvrščenimi po resnosti.

Poglejte, kaj dobite

Primer poročila s pregleda industrijske strešne elektrarne moči 500–1000 kWp. Podatki o naročniku so odstranjeni.

  • mreža modulov z oznakami vrstic in stolpcev,
  • termalni in običajni posnetki vsakega odstopanja,
  • preglednica ugotovitev z razvrstitvijo resnosti,
  • priporočila za nadaljnje ukrepe.
Prenesite primer poročila (PDF)
Razvrstitev resnosti v poročilu
Nizka – spremljanje ob naslednjem pregledu
Srednja – preverba ali čiščenje v doglednem času
Visoka – priporočen pregled s strani monterja
Za koga

Komu koristi pregled sončne elektrarne

industrijske strešne elektrarnetrgovski in logistični centriproizvodni obratikmetijski objektivečje zasebne strešne SEinvestitorji in upravljavci
  • Lastniki in upravljavci sončnih elektrarn
    redni letni pregled in zgodnje odkrivanje izgub
  • Vzdrževalci in monterji
    natančna lokacija napak pred prihodom ekipe na streho
  • Ob prevzemu ali pred iztekom garancije
    neodvisen dokaz o stanju modulov in nizov
  • Zavarovalnice in cenilci
    dokumentirano stanje po neurju, toči ali požaru
Oprema in metoda

Merimo, ne samo slikamo

  • DRON
    DJI Mavic 3T, radiometrična termalna kamera 640 × 512 in RGB-kamera
  • ANALIZA
    DJI Thermal Analysis Tool – meritve iz radiometričnih posnetkov, naknadno preverljive
  • OBSEVANJE
    Fluke IRR1-SOL, merjenje na mestu med pregledom
  • METODA
    vrednotenje po načelih IEC TS 62446-3
O izvajalcu

Zakaj Balezh Skyfleet

Smo ekipa z dolgoletnimi izkušnjami iz industrijskega vzdrževanja. Celoten pregled – od preleta do poročila – izvedemo sami, zato poročilo pripravijo ljudje, ki vedo, kaj vzdrževalec potrebuje, da napako najde in odpravi.

  • ✓  Termografski dron DJI Mavic 3T z radiometrično kamero
  • ✓  Analiza vsake ugotovitve z merjenjem temperatur
  • ✓  Poročilo v PDF z lokacijo vsake napake na tlorisu
  • ✓  Ločimo opažanje, verjetni vzrok in potrebno preverjanje
  • ✓  Pregled brez ustavitve proizvodnje

Pošljite povpraševanje

Navedite lokacijo in približno moč elektrarne, pa vam pripravimo ponudbo in predlog termina. Ponudba je brezplačna in nezavezujoča; cena je odvisna od velikosti in lokacije elektrarne. Na povpraševanje običajno odgovorimo v enem delovnem dnevu.

Kaj prejmete
  • ✓  termografski pregled vseh modulov
  • ✓  lokacijo vsake zaznane napake na tlorisu
  • ✓  poročilo v PDF z meritvami
  • ✓  razvrstitev ugotovitev po resnosti
  • ✓  priporočila za odpravo napak
Pogosta vprašanja

Pogosta vprašanja o pregledu sončne elektrarne

Ali je treba elektrarno ustaviti?

Ne.

Kako velika mora biti elektrarna?

Preglede izvajamo predvsem na večjih strešnih in industrijskih elektrarnah.

Kako dolgo traja pregled?

Odvisno od velikosti elektrarne, običajno od 30 minut do nekaj ur.

Kaj prejmem po pregledu?

PDF poročilo z lokacijo napak, termografskimi posnetki in priporočili.
